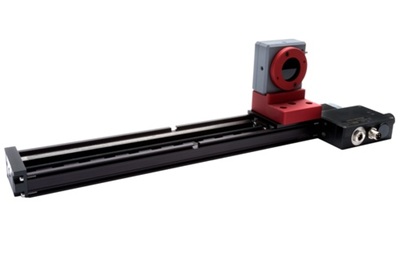

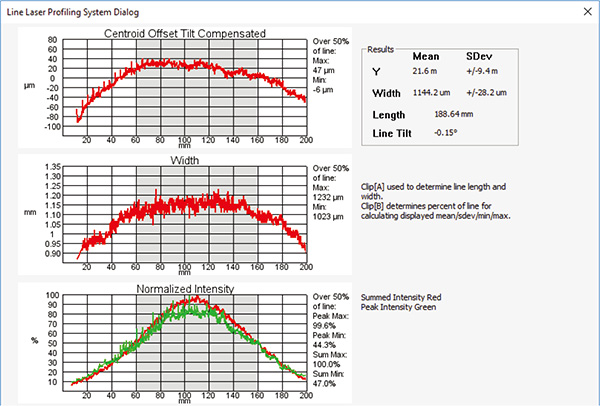

線激光輪廓分析系統簡稱（LLPS）是分析長達200mm，寬度低至55um的線激光的完整的解決方案，該方案通過使用我們的旗艦 WinCamD-LCM4 光束輪廓分析相機進行200 毫米線性平臺掃描。之后用功能齊全的免費軟件來顯示線激光強度分布的完整圖像以及垂直質心圖、線寬圖  ，還可以進行其他一些有用的測量。

產品特點：

• 190 至 1150 納米（視具體型號而定）

• 線激光長度/寬度測量

• 絕對垂直中心點

• 垂直中心點相對于線性回歸線的偏差

• 線傾斜度（以度為單位測量）

典型應用：

• 校準

• 機器視覺

• 3D掃描

• 測量儀器

• 粒子計數

• 條碼掃描

典型規格：

使用一般的輪廓分析儀對線激光測量是比較困難的，因?yàn)槠胀ü獍叻治鰞x一般只能測量傳感器有效面積2/3大小的光斑，例如S-WCD-LCM的傳感器尺寸為11.3mm，只能測量7.7mm以內長度的線激光。而更長的直線光斑的長度大，寬度低，特點明顯，用普通的光斑分析儀很難測量。因此我們提供了一套完整的線激光輪廓分析系統解決方案，這個線激光光束分析儀方案中需要用到我們的旗艦WinCamD-LCM4光束輪廓分析相機，以及50mm或200mm平移臺進行掃描，在通過專用的軟件進行繪圖和測量。這套線激光光束分析儀的實際是WinCamD-LCM4再加上一個可活動的導軌，導軌有50mm和200mm兩個型號可選，能夠測量長度為50mm-200mm，寬度55um-3mm的線形激光。在軟件方面，利用專用軟件可以自動曝光配置；自定義開始/結束位置；自動生成 PDF 報告；殘余傳感器傾斜補償；將數據導出到 Excel 或 CSV；保存/加載線激光文件  (*.l_wcf)。該軟件沒有許可費用、無限制安裝和免費軟件更新，可以控制載物臺的移動，自動配置線激光掃描的最佳曝光時間，并提供線的分析，且功能齊全、高度可定制。

詳情資料：線形激光光束輪廓儀LLPS
